คืออะไร ท่อพีอี
ท่อ PE เป็นท่อพลาสติกที่ทำจากเรซินโพลีเอทิลีน ผลิตในหลายสูตร เช่น ท่อคอมโพสิตอะลูมิเนียม-พลาสติก เอชดีพีอี, ศรทป, ปตท และ PERT ซึ่งแต่ละสูตรเหมาะกับข้อกำหนดด้านความดัน อุณหภูมิ และการติดตั้งที่แตกต่างกัน เนื่องจากโพลีเอทิลีนทนทานต่อการกัดกร่อน ทนต่อแรงกดดัน และคงความยืดหยุ่นระหว่างการติดตั้ง ท่อพีอี นิยมเลือกใช้สำหรับการจ่ายน้ำดื่ม การจ่ายก๊าซ ระบบชลประทาน ท่อส่งเหมืองแร่ และการขนส่งของเหลวทางอุตสาหกรรมทั่วไป
คู่มือนี้จะอธิบายเกี่ยวกับท่อ PE ประเภททั่วไป วิธีกำหนดขนาดและพิกัดแรงดัน ตำแหน่งที่ติดตั้งท่อ PE โดยทั่วไป และคำตอบสำหรับคำถามที่ผู้ซื้อและผู้ติดตั้งถามบ่อยที่สุด

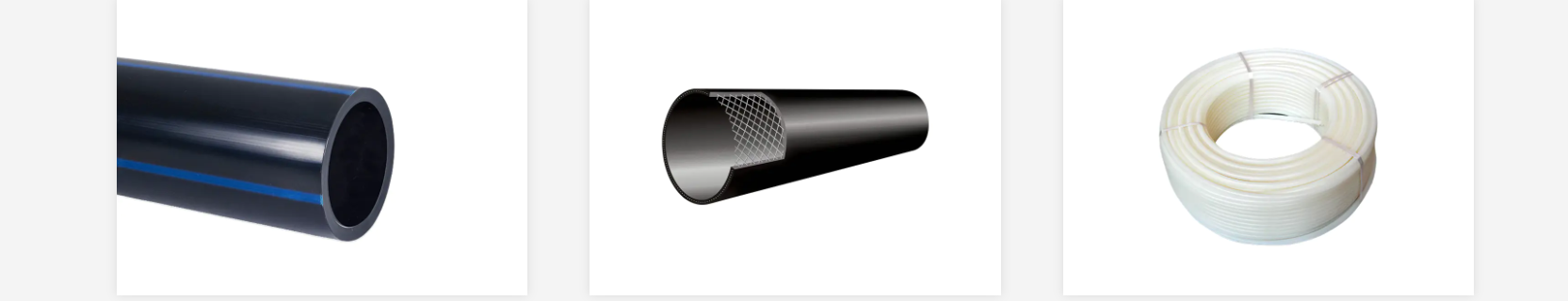

ท่อพีอีชนิดทั่วไป
ท่อ PE แต่ละอันไม่ได้ถูกสร้างขึ้นในลักษณะเดียวกัน โดยทั่วไปแล้ว ท่อ HDPE และ SRTP จะถูกเลือกสำหรับโครงการวิศวกรรมที่มีความต้องการสูง รวมถึงระบบป้องกันอัคคีภัยในการก่อสร้างและท่อใต้ดิน เนื่องจากท่อเหล่านี้ทนได้ดีภายใต้แรงดันสูงและต้านทานการกัดกร่อน ท่อคอมโพสิตอะลูมิเนียม-พลาสติก PERT และ PERT ได้รับการออกแบบมากขึ้นสำหรับการจ่ายน้ำภายในบ้าน ระบบทำความร้อนใต้พื้น และการใช้งานน้ำร้อนอื่นๆ โดยให้ความยืดหยุ่นและทนทานต่ออุณหภูมิที่สูงขึ้น
| ประเภทท่อ | การใช้งานทั่วไป |
|---|---|
| ท่อเอชดีพีอี | ท่อใต้ดิน การขนส่งทางน้ำ โครงการวิศวกรรมทั่วไป |
| ท่อ SRTP | ระบบป้องกันอัคคีภัยในการก่อสร้างและโครงสร้างพื้นฐานที่สำคัญต่อแรงกดดัน |
| ท่อพีอาร์ที | ระบบน้ำประปาในประเทศและระบบทำความร้อนใต้พื้น |
| ท่อคอมโพสิตอลูมิเนียมพลาสติก PERT | การใช้งานน้ำร้อนที่ต้องการความยืดหยุ่นและความเสถียรของมิติที่เพิ่มขึ้น |
การเลือกประเภทท่อ PE ทั่วไปในโครงการทั่วไป
ตัวเลขแสดงถึงรูปแบบการกระจายโครงการทั่วไป และแสดงไว้เพื่อการเปรียบเทียบเท่านั้น
คุณสมบัติที่สำคัญของท่อพีอี
มีความยืดหยุ่นสูง
ท่อ PE โค้งงอและเคลื่อนตัวไปรอบๆ สิ่งกีดขวางระหว่างการติดตั้งได้ง่ายกว่าวัสดุท่อแบบแข็ง ซึ่งช่วยลดความยุ่งยากในการกำหนดเส้นทางรอบๆ โครงสร้างที่มีอยู่
ทนต่อสารเคมี
ท่อ PE ทนทานต่อการกัดกร่อนจากสารหลากหลายชนิด ซึ่งรองรับการใช้งานด้านน้ำ การชลประทาน และการขนส่งของเหลวทั่วไป
ทนต่อแรงกระแทก
ท่อ PE ทนทานต่อแรงกระแทกระหว่างการขนส่ง การขนย้าย และการติดตั้ง ลดโอกาสที่จะเกิดความเสียหายก่อนนำท่อเข้าใช้งาน
อายุการใช้งานยาวนาน
ท่อ PE ได้รับการออกแบบให้ทนต่อการย่อยสลายที่เกิดจากปัจจัยด้านสิ่งแวดล้อม เช่น แสงยูวี และความผันผวนของอุณหภูมิ ช่วยให้มีอายุการใช้งานยาวนานเมื่อติดตั้งแล้ว
ท่อพีอี Compared With Traditional Metal Pipe
การให้คะแนนมีความเกี่ยวข้องและมีจุดประสงค์เพื่อการเปรียบเทียบทั่วไป ประสิทธิภาพที่แท้จริงจะแตกต่างกันไปตามเกรดวัสดุและเงื่อนไขของโครงการ
แผนภูมิขนาดท่อ PE และการอ้างอิงพิกัดแรงดัน
ขนาดท่อ PE อธิบายด้วยเส้นผ่านศูนย์กลางที่ระบุ ในขณะที่ความจุแรงดันอธิบายโดยใช้อัตราส่วนขนาดมาตรฐาน โดยทั่วไปเขียนเป็น SDR SDR เปรียบเทียบเส้นผ่านศูนย์กลางท่อกับความหนาของผนัง ดังนั้นตัวเลข SDR ที่ต่ำกว่าหมายถึงผนังที่หนาขึ้นเมื่อเทียบกับเส้นผ่านศูนย์กลางและระดับแรงดันที่สูงกว่า ในขณะที่หมายเลข SDR ที่สูงกว่าหมายถึงผนังที่บางกว่าและระดับแรงดันที่ต่ำกว่า
| คลาส SDR | แรงดันใช้งานสูงสุดโดยประมาณ |
|---|---|
| สปส.11 | ประมาณ 16 บาร์ |
| สปส.13.6 | ประมาณ 12.5 บาร์ |
| สปส.17 | ประมาณ 10 บาร์ |
| สปส.21 | ประมาณ 8 บาร์ |
| สปส.26 | ประมาณ 6 บาร์ |
ท่อพีอี Pressure Rating Chart by SDR Class
ค่าอ้างอิงโดยประมาณเท่านั้น อัตราแรงดันจริงขึ้นอยู่กับเกรดเรซิน อุณหภูมิ และการออกแบบท่อเฉพาะ
SDR ส่งผลต่อระดับความดันอย่างไร
เมื่อ SDR เพิ่มขึ้น ความหนาของผนังจะลดลงเมื่อเทียบกับเส้นผ่านศูนย์กลางของท่อ และระดับแรงดันจะลดลงตามไปด้วย แนวโน้มขาลงโดยทั่วไปนี้เป็นจุดอ้างอิงที่มีประโยชน์เมื่อเปรียบเทียบตัวเลือกท่อ PE สำหรับโครงการ เนื่องจากแสดงให้เห็นว่าเหตุใดจึงมักกำหนดให้ท่อที่มีผนังหนากว่าเพื่อรับบริการแรงดันสูง
แนวโน้มทั่วไประหว่างคลาส SDR และระดับความดัน
แกน Y แสดงถึงแรงดันใช้งานสูงสุดโดยประมาณในหน่วยบาร์ ค่าเป็นเพียงตัวเลขอ้างอิงทั่วไปเท่านั้น
ตำแหน่งที่ใช้ท่อ PE
ท่อ PE ถูกนำไปใช้ในโครงการน้ำ ของเหลว และการระบายน้ำที่หลากหลาย ส่วนใหญ่เป็นเพราะวัสดุผสมผสานความยืดหยุ่นเข้ากับความต้านทานการกัดกร่อนในดินและสภาวะทางเคมีที่แตกต่างกัน
| ใบสมัคร | การใช้งานทั่วไป |
|---|---|
| ท่อพีอี for irrigation system | กระจายน้ำทั่วพื้นที่เกษตรกรรมด้วยท่อที่ยืดหยุ่นและทนทานต่อการกัดกร่อน |
| ท่อพีอี for agricultural water supply | จัดหาน้ำให้กับสิ่งอำนวยความสะดวกในฟาร์มและการปฏิบัติการด้านปศุสัตว์ |
| ท่อพีอี for underground water lines | สายส่งน้ำแบบฝังซึ่งได้รับประโยชน์จากความต้านทานการกัดกร่อนและความยืดหยุ่น |
| ท่อพีอี for mining applications | การขนส่งน้ำในกระบวนการ สารละลาย หรือกากแร่ในกระบวนการทำเหมือง |
| ท่อพีอี for industrial water system | การเคลื่อนย้ายน้ำในกระบวนการและของเหลวทางอุตสาหกรรมภายในระบบท่อของโรงงาน |
| ท่อพีอี for geothermal system | การหมุนเวียนของของไหลผ่านท่อกราวด์ในระบบทำความร้อนและความเย็นใต้พิภพ |
| ท่อพีอี for drainage system | การลำเลียงน้ำฝนหรือน้ำเสียออกจากอาคารและโครงสร้างพื้นฐาน |
วิธีการเชื่อมต่อท่อ PE
โดยปกติแล้วส่วนท่อ PE จะต่อกันโดยใช้หนึ่งในสามวิธี โดยเลือกตามขนาดท่อ ข้อกำหนดด้านแรงดัน และสภาพของสถานที่
- Butt fusion คือ การที่ปลายท่อถูกให้ความร้อนและกดเข้าด้วยกันจนเกิดเป็นรอยต่อต่อเนื่อง มักใช้กับท่อที่มีเส้นผ่านศูนย์กลางใหญ่กว่า
- อิเล็กโทรฟิวชัน โดยที่ข้อต่อที่มีตัวทำความร้อนฝังอยู่จะหลอมรวมกับพื้นผิวท่อ ซึ่งมักใช้ในพื้นที่แคบหรือมีเส้นผ่านศูนย์กลางเล็กกว่า
- อุปกรณ์เชื่อมต่อทางกลซึ่งต่อส่วนต่างๆ ของท่อโดยไม่มีความร้อนหลอมรวม และมักใช้สำหรับการซ่อมแซมหรือเชื่อมต่อกับวาล์วและส่วนประกอบคงที่อื่นๆ
วิธีการเลือกขนาดท่อ PE ที่ถูกต้อง
- ยืนยันอัตราการไหลและความเร็วที่ต้องการสำหรับการใช้งานเพื่อช่วยกำหนดเส้นผ่านศูนย์กลางภายในที่ต้องการ
- ตรวจสอบแรงดันการทำงานของระบบและจับคู่กับคลาส SDR และการอ้างอิงพิกัดแรงดัน
- พิจารณาสภาพแวดล้อมในการติดตั้ง รวมถึงว่าท่อจะถูกฝัง เปิดโล่ง หรือใช้ในระบบน้ำร้อนหรือไม่
- ตรวจสอบความเข้ากันได้ทางเคมีระหว่างของเหลวที่ขนส่งกับวัสดุท่อ
- ยืนยันวิธีการเชื่อมต่อที่ต้องการ เนื่องจากการเชื่อมแบบชนชน การหลอมด้วยไฟฟ้า และอุปกรณ์เชิงกลแต่ละอย่างจะเหมาะสมกับสภาพของไซต์งานที่แตกต่างกัน
เกี่ยวกับ เจียงหยิน หัวต้า
Jiangyin Huada ผลิตผลิตภัณฑ์ท่อ PE หลายประเภท รวมถึงท่อคอมโพสิตอลูมิเนียม-พลาสติก HDPE, SRTP, PERT และ PERT ควบคู่ไปกับมาสเตอร์แบทช์สีที่ใช้ในอุตสาหกรรมพลาสติก โดยทั่วไปท่อ HDPE และ SRTP จะถูกนำไปใช้กับโครงการวิศวกรรมที่มีความต้องการสูง เช่น ระบบป้องกันอัคคีภัยในการก่อสร้างและท่อใต้ดิน ในขณะที่ท่อคอมโพสิตอะลูมิเนียม-พลาสติก PERT และ PERT ได้รับการออกแบบมาสำหรับน้ำประปาในครัวเรือน ระบบทำความร้อนใต้พื้น และการใช้งานน้ำร้อนอื่นๆ
ในฐานะผู้ผลิตท่อ OEM PE และโรงงานท่อ PE บริษัทนำเสนอท่อในขนาดต่างๆ และพิกัดแรงดันที่สามารถปรับให้เข้ากับความต้องการของโครงการ รองรับการใช้งานในการขนส่งทางน้ำ การชลประทาน และการจ่ายก๊าซ
คำถามที่พบบ่อย
Q1: ท่อ PE ใช้ทำอะไร
ท่อพีอี is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: อะไรคือความแตกต่างระหว่างท่อ PE และ HDPE
ท่อ HDPE เป็นประเภทที่มีความหนาแน่นสูงโดยเฉพาะในกลุ่มท่อ PE ที่กว้างขึ้น โดยทั่วไปเลือกใช้สำหรับแรงดันสูงและการใช้งานทางวิศวกรรมที่มีความต้องการมากกว่าเมื่อเปรียบเทียบกับสูตร PE อื่นๆ
Q3: ท่อ PE มีอายุการใช้งานนานแค่ไหน
อายุการใช้งานขึ้นอยู่กับแรงดันใช้งาน อุณหภูมิ คุณภาพการติดตั้ง และการสัมผัสสิ่งแวดล้อม โดยท่อ PE ที่ติดตั้งอย่างเหมาะสมโดยทั่วไปจะมีอายุการใช้งานยาวนานภายใต้สภาวะปกติ
คำถามที่ 4: ท่อ PE ปลอดภัยสำหรับน้ำดื่มหรือไม่
ท่อพีอี manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: ท่อ PE ทำจากวัสดุอะไร
ท่อพีอี is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: ฉันจะเลือกขนาดท่อ PE ที่ถูกต้องได้อย่างไร
โดยทั่วไปขนาดท่อจะถูกเลือกตามอัตราการไหลที่ต้องการ แรงดันใช้งาน สภาพแวดล้อมการติดตั้ง และคลาส SDR ที่ตรงกับระดับแรงดันที่จำเป็นสำหรับโครงการ
คำถามที่ 7: ท่อ PE สามารถทนแรงดันได้เท่าใด
ความจุแรงดันขึ้นอยู่กับคลาส SDR และเส้นผ่านศูนย์กลางท่อ โดยพิกัดแรงดันท่อ PE ทั่วไปอยู่ระหว่างประมาณ 6 บาร์ถึง 16 บาร์ ขึ้นอยู่กับความหนาของผนัง
คำถามที่ 8: SDR ในท่อ PE คืออะไร
SDR หรืออัตราส่วนขนาดมาตรฐาน เปรียบเทียบเส้นผ่านศูนย์กลางท่อกับความหนาของผนัง โดยหมายเลข SDR ที่ต่ำกว่าบ่งบอกถึงผนังที่หนาขึ้นและระดับแรงดันที่สูงกว่า
คำถามที่ 9: ท่อ PE สามารถใช้ใต้ดินได้หรือไม่
ท่อพีอี is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
คำถามที่ 10: ท่อ PE มีการเชื่อมต่ออย่างไร
ท่อพีอี sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
