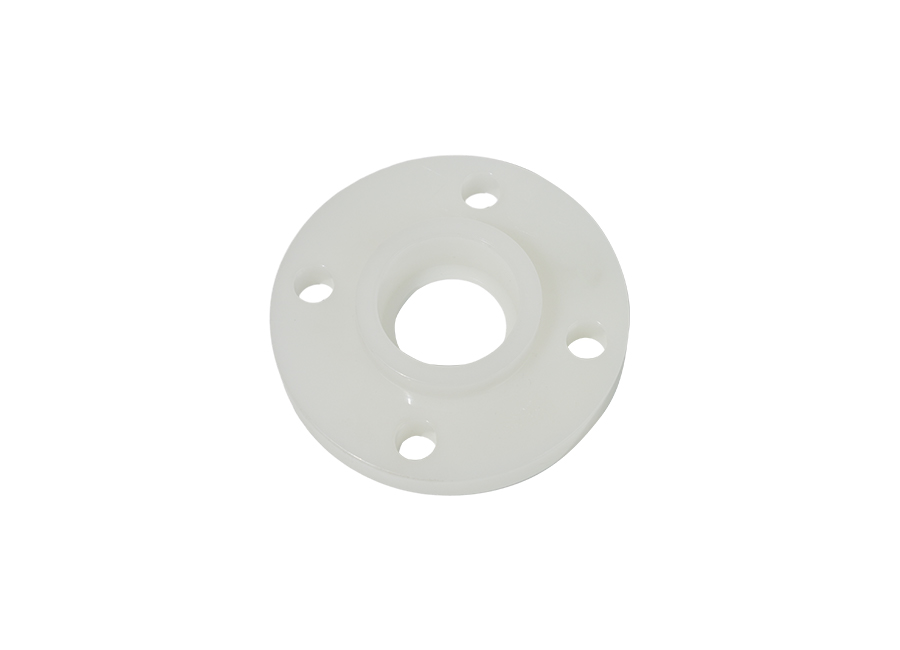

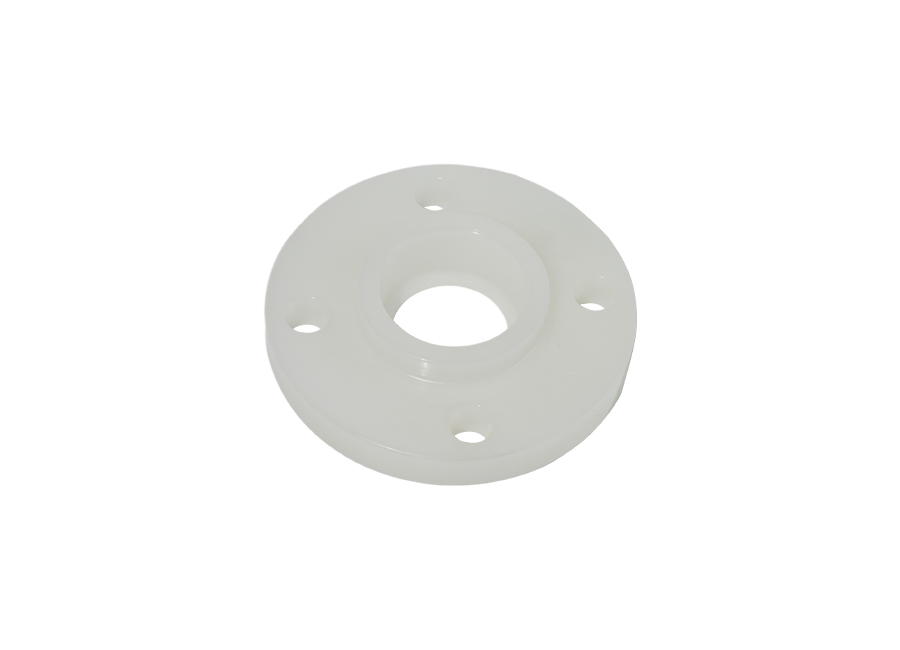

หน้าแปลนเชื่อมคอ PVDF

หน้าแปลนเชื่อมคอ PVDF เป็นส่วนประกอบการเชื่อมต่อที่ออกแบบมาเป็นพิเศษสำหรับระบบท่อ PVDF ผลิตอย่างพิถีพิถันโดยใช้วัตถุดิบ PVDF จึงมั่นใจในคุณภาพและความทนทานของผลิตภัณฑ์ การออกแบบคอแปลนที่เป็นเอกลักษณ์ไม่เพียงแต่เพิ่มความเสถียรของการเชื่อมต่อ แต่ยังปรับปรุงประสิทธิภาพการซีลของระบบท่อทั้งหมด ป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์นี้ให้คะแนนแรงดันที่หลากหลายเพื่อตอบสนองความต้องการของการใช้งานที่แตกต่างกัน ไม่ว่าในสภาพแวดล้อมที่มีความดันต่ำหรือปานกลาง หน้าแปลนเชื่อมคอ PVDF สามารถทำงานได้อย่างเสถียรและแสดงประสิทธิภาพที่โดดเด่น วิธีการเชื่อมต่อคือการเชื่อมซึ่งทำให้มั่นใจได้ว่าความแข็งแรงและการปิดผนึกของการเชื่อมต่อนั้นน่าทึ่ง การเชื่อมต่อแบบเชื่อมไม่เพียงแต่ติดตั้งง่าย แต่ยังต้านทานการกัดเซาะของสภาพแวดล้อมภายนอกได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวของระบบท่อ

  • หน้าแปลนเชื่อมคอ PVDF
  • หน้าแปลนเชื่อมคอ PVDF
  • หน้าแปลนเชื่อมคอ PVDF

วัสดุ: PVDF
ระดับความดัน: 0.6MPa, 1.0MPa
วิธีการเชื่อมต่อ: ซ็อกเก็ตและหัวจุก, การเชื่อม
สี: ขาว
มาตรฐานการผลิต : ISO 10931, DIN 8077/8078, EN 14577
ความหนาแน่น: 1.17~1.79 ก./ซม.³
จุดหลอมเหลว: 172°C
ช่วงอุณหภูมิสิ่งแวดล้อมการใช้งานระยะยาว: -40 ถึง 150°C
อุณหภูมิการเบี่ยงเบนความร้อน: 112 ถึง 145°C

Product parameter introduction
หน้าแปลนเชื่อมคอ PVDF

หน้าแปลนเชื่อมคอ

ด้านนอกที่กำหนด
เส้นผ่านศูนย์กลาง
เด
เส้นผ่านศูนย์กลางภายนอก
ดีเอช
หน้าแปลนด้านนอก
เส้นผ่านศูนย์กลาง
D
รูน๊อตตรงกลาง
วงกลม
เส้นผ่านศูนย์กลาง
D1
เส้นผ่านศูนย์กลางรูสลักเกลียว
ทำ
โบลท์ ความหนาของหน้าแปลน
b
ความสูงของหน้าแปลน
H
พื้นผิวการปิดผนึก คอแปลน
D2 F N R
32 32 120 85 14 4-ม.12 16 60 68 2 46 4
40 40 140 100 18 4-ม.16 18 60 78 2 62 4
50 50 150 110 18 4-ม.16 18 60 88 3 70 6
63 63 165 125 18 4-ม.16 20 60 102 3 86 6
75 75 185 145 18 4-ม.16 22 80 122 3 104 6
90 90 200 160 18 4-ม.16 24 80 138 3 118 6
110 110 220 180 18 8-ม 16 24 80 158 3 140 6
125 125 220 180 18 8-ม 16 24 80 158 3 140 6
140 140 250 210 18 8-ม 16 26 80 188 3 168 6
160 160 285 240 22 8-ม. 20 28 80 212 3 195 8
180 180 285 240 22 8-ม. 20 28 80 212 3 195 8
200 200 340 295 22 8-ม. 20 34 100 268 3 246 8
225 225 340 295 22 8-ม. 20 34 100 368 3 246 8
250 250 395 350 22 12-ม. 20 38 100 320 3 298 10
280 280 395 350 22 12-ม. 20 38 100 320 4 298 10
315 315 445 400 22 12-ม. 20 42 100 370 4 350 10
355 355 505 460 22 16-ม. 20 46 120 430 4 400 10
400 400 565 515 26 16-ม. 23 50 120 482 4 456 10
450 450 615 565 26 20-ม. 24 50 120 530 4 502 12
500 500 670 620 26 20-ม. 24 52 120 585 4 559 12
560 560 730 675 30 20-ม. 27 54 160 635 5 610 14
630 630 780 725 30 20-ม. 27 58 160 685 5 680 14
หน้าแปลนเชื่อมคอ PVDF advantages

1. ผลิตจากวัสดุ PVDF มีความทนทานต่อการกัดกร่อนของสารเคมีที่ยอดเยี่ยม ความแข็งแรงเชิงกลที่เหนือกว่า และความสามารถในการขึ้นรูปที่ดี ทำให้มั่นใจได้ถึงเสถียรภาพในระยะยาวและความน่าเชื่อถือของหน้าแปลน
2. การออกแบบคอหน้าแปลนไม่เพียงเพิ่มความแข็งแรงในการเชื่อมต่อระหว่างหน้าแปลนและท่อเท่านั้น แต่ยังป้องกันการรั่วไหลขนาดกลางได้อย่างมีประสิทธิภาพ ปรับปรุงประสิทธิภาพการปิดผนึกของระบบท่อทั้งหมด
3. หน้าแปลนเชื่อมแบบคอเหมาะสำหรับสื่อหลายประเภท รวมถึงสารเคมีที่มีฤทธิ์กัดกร่อนและตัวทำละลายอินทรีย์ นอกจากนี้ยังสามารถรักษาประสิทธิภาพที่เสถียรในช่วงอุณหภูมิที่กว้าง ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อนต่างๆ
4. ผลิตจากวัสดุ PVDF คุณภาพสูงและกระบวนการผลิตที่ประณีต หน้าแปลนเชื่อมคอมีความทนทานที่ยอดเยี่ยม สามารถรักษาเสถียรภาพและความน่าเชื่อถือได้ในระยะยาวแม้ภายใต้สภาพการทำงานที่สมบุกสมบัน ซึ่งช่วยลดต้นทุนการบำรุงรักษา

Applications
01 / 01
  • อุตสาหกรรมเคมี
อุตสาหกรรมเคมี
ในการผลิตสารเคมี กระบวนการบางอย่างจำเป็นต้องดำเนินการภายใต้สภาวะที่มีอุณหภูมิสูง วัสดุ PVDF มีความต้านทานต่ออุณหภูมิสูงได้ดี และสามารถรักษาคุณสมบัติทางกลที่มั่นคงและเสถียรภาพทางเคมีที่อุณหภูมิสูงขึ้นได้ ดังนั้นหน้าแปลน PVDF ที่มีคอสำหรับการเชื่อมจึงเหมาะสำหรับการเชื่อมต่อท่อภายใต้สภาวะที่มีอุณหภูมิสูง ทำให้มั่นใจได้ว่าท่อยังคงสามารถทำงานได้ตามปกติในสภาพแวดล้อมที่มีอุณหภูมิสูง การผลิตสารเคมีมีข้อกำหนดสูงเพื่อความสะอาดของท่อ และการออกแบบพื้นผิวเรียบของหน้าแปลน PVDF พร้อมคอสำหรับการเชื่อม ทำให้การทำความสะอาดและบำรุงรักษาง่ายและสะดวกยิ่งขึ้น ซึ่งจะช่วยลดเวลาหยุดทำงานในระหว่างกระบวนการผลิตและปรับปรุงประสิทธิภาพการผลิต ผังกระบวนการในการผลิตสารเคมีมักจะซับซ้อนและแปรผัน และยังมีข้อกำหนดสูงสำหรับตัวเชื่อมต่อท่ออีกด้วย หน้าแปลน PVDF ที่มีคอสำหรับการเชื่อมมีความแข็งแรงและความแข็งแกร่งสูง สามารถทนต่อแรงกดและแรงกระแทกได้มากกว่า และสามารถปรับให้เข้ากับข้อกำหนดกระบวนการที่ซับซ้อนต่างๆ
