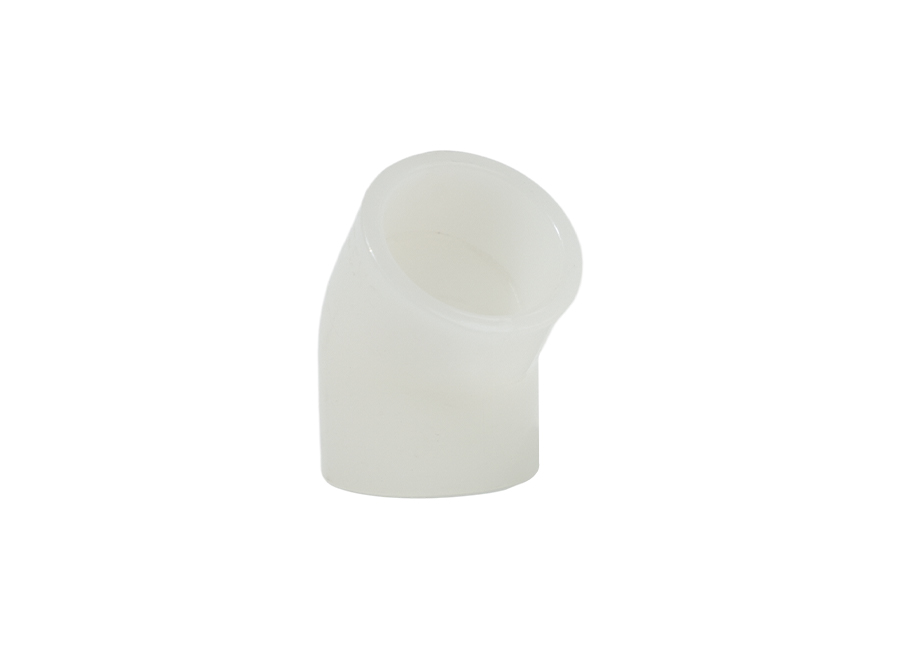

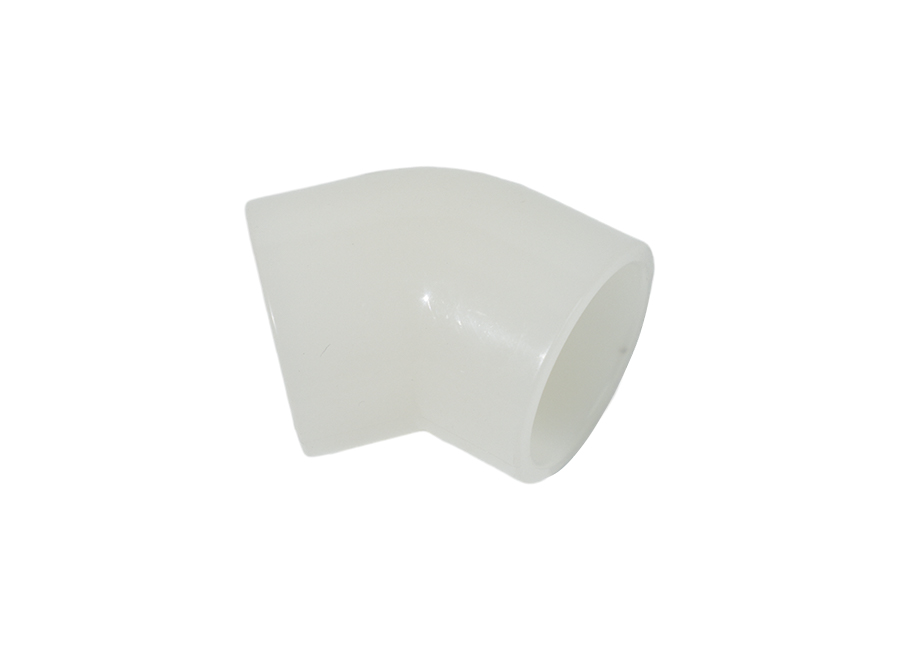

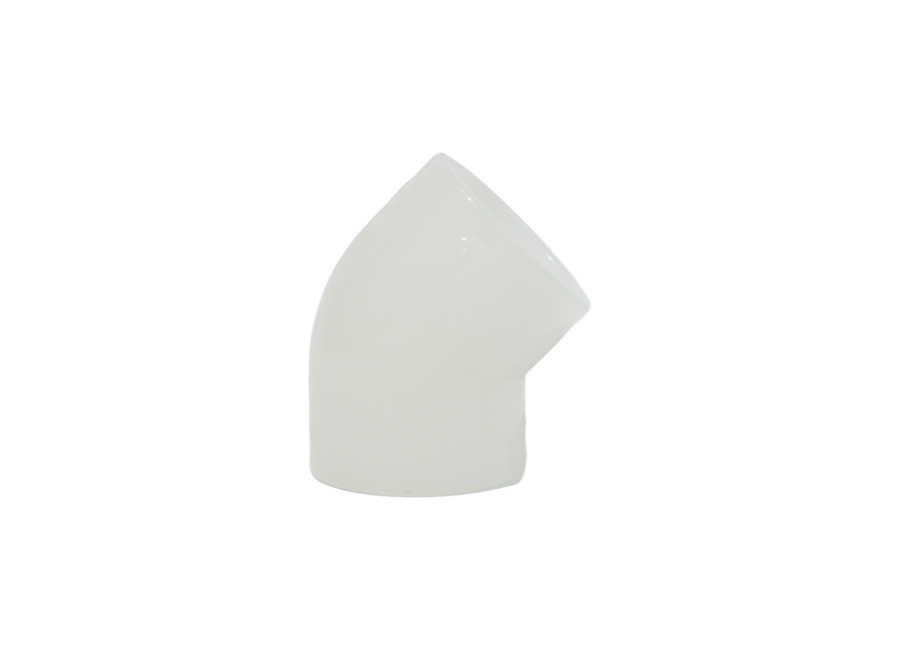

ข้องอ 45 องศา PVDF

ข้องอ PVDF 45 สร้างสรรค์อย่างพิถีพิถันจากวัสดุ PVDF คุณภาพสูง คงประสิทธิภาพแม้ในสภาพแวดล้อมที่มีอุณหภูมิสูง มีความแข็งแรงและความแข็งเชิงกลที่โดดเด่น สามารถทนต่อแรงกดดันสูงและภาระทางกล ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงของระบบท่อ ข้องอนี้เหมาะสำหรับอุตสาหกรรมหลายประเภท โดยเฉพาะอุตสาหกรรมที่ต้องการความต้านทานต่อสารที่มีฤทธิ์กัดกร่อน การออกแบบที่สมเหตุสมผลและวิธีการติดตั้งที่สะดวกทำให้เป็นตัวเชื่อมต่อท่อคุณภาพสูงที่ขาดไม่ได้ในโครงการวิศวกรรม เลือกข้องอ PVDF 45 เพื่อให้การรองรับและการปกป้องที่เชื่อถือได้สำหรับระบบท่อของคุณ

ORDER SAMPLES

วัสดุ: PVDF
ระดับความดัน: 0.6MPa, 1.0MPa
วิธีการเชื่อมต่อ: ซ็อกเก็ตและหัวจุก, การเชื่อม
สี: ขาว
มาตรฐานการผลิต : ISO 10931, DIN 8077/8078, EN 14577
ความหนาแน่น: 1.17~1.79 ก./ซม.³
จุดหลอมเหลว: 172°C
ช่วงอุณหภูมิสิ่งแวดล้อมการใช้งานระยะยาว: -40 ถึง 150°C
อุณหภูมิการเบี่ยงเบนความร้อน: 112 ถึง 145°C

Product parameter introduction

ข้องอ 45 องศา PVDF ข้องอ 45 องศา PVDF

ข้องอ 45° (การเชื่อมแบบชน)
ที่กำหนด ด้านนอก เส้นผ่านศูนย์กลาง เด	ภายนอก เส้นผ่านศูนย์กลาง D	ความหนาของผนัง S		ข้อศอก 45°


		0.6 MPa	1.0 MPa	ตรง หลอด ความยาว H2	ศูนย์ โทเอ็นด์Z2 ขั้นต่ำ
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.6	1.299
200	200	2.5	2.27	4.3	1.858
225	225	2.8	2.88	5.1	2.63
250	250	3.2	3.64	6.3	3.971
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

ข้องอ 45° (ซ็อกเก็ต/ช่องเสียบ)
ที่กำหนด ด้านนอก เส้นผ่านศูนย์กลาง เด	ภายนอก เส้นผ่านศูนย์กลาง ดีเอช	ข้อศอก 45° B	ผนังเปลือกหอย ความหนา S	รูสล็อต โดยตรง ดีเอช	แขนสล็อต ความหนา T	สล็อต ความลึก H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

ข้องอ 45 องศา PVDF advantages

1. ข้องอ PVDF 45° มีทั้งความแข็งแรงและน้ำหนักเบา โดยมีจุดหลอมเหลวสูงถึง 172°C ช่วยให้คงความเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงโดยไม่หลอมละลายหรือเสียรูปง่าย
2. ทนทานต่อการกัดเซาะของสารเคมีหลายชนิด โดยเฉพาะอย่างยิ่งทำงานได้ดีในสภาพแวดล้อมที่เป็นกรดและด่าง ให้การปกป้องที่เชื่อถือได้สำหรับระบบท่อในอุตสาหกรรม เช่น เคมีและยา
3. การออกแบบข้อศอก PVDF 45 องศานั้นสมเหตุสมผลและสะดวกในการติดตั้ง การเชื่อมต่อแบบแปลนมาตรฐานทำให้กระบวนการติดตั้งง่ายและรวดเร็ว ลดความยากในการก่อสร้างและต้นทุน
4. วัสดุของผลิตภัณฑ์ไม่เป็นพิษและไม่มีกลิ่น ตรงตามข้อกำหนดการคุ้มครองสิ่งแวดล้อม และไม่ก่อให้เกิดอันตรายต่อสิ่งแวดล้อมหรือผู้ใช้ ทำให้มั่นใจในสุขภาพและความปลอดภัยของคนงาน

Applications

01 / 01

อุตสาหกรรมเคมี

อุตสาหกรรมเคมี

ความต้านทานการกัดกร่อนของสารเคมีที่ยอดเยี่ยมช่วยให้สามารถขนส่งตัวกลางที่มีฤทธิ์กัดกร่อนต่างๆ ได้อย่างปลอดภัยและเสถียร เช่น กรดและเบส ดังนั้นจึงตอบสนองความต้องการในการผลิตสารเคมี ในขณะเดียวกัน การออกแบบให้มีน้ำหนักเบาและยืดหยุ่นทำให้สามารถปรับให้เข้ากับรูปแบบท่อที่ซับซ้อนต่างๆ ได้อย่างง่ายดาย ช่วยเพิ่มประสิทธิภาพและความสะดวกในการผลิตสารเคมี นอกจากนี้ ข้องอ 45 องศา PVDF ยังมีความต้านทานแรงดันและทนต่ออุณหภูมิสูงได้ดีเยี่ยม ทำให้สามารถทำงานได้อย่างเสถียรภายใต้สภาวะแรงดันสูงและอุณหภูมิสูง ช่วยให้มั่นใจได้ถึงความต่อเนื่องและความปลอดภัยของการผลิตสารเคมี ในปฏิกิริยาเคมีและกระบวนการสังเคราะห์ ข้องอ PVDF 45 องศาก็มีบทบาทสำคัญเช่นกัน สามารถใช้เชื่อมต่อเครื่องปฏิกรณ์และอุปกรณ์จัดเก็บ เพื่อให้ของเหลวไหลได้อย่างราบรื่นในระหว่างกระบวนการทำปฏิกิริยา ขณะเดียวกันก็ป้องกันไม่ให้ท่อถูกกัดกร่อนด้วยสารเคมี
